    2010.02.13 Saturday

    FT-101ZSD改造再挑戦(1)

    0

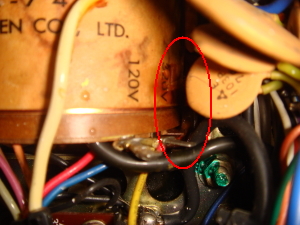

      さて、一度失敗したFT-101ZSDの改造を懲りずに再度挑戦です。まずは、 前回同様、終段真空管6146Bのプレート電圧を作り出す元のトランス出力を、120V(プレート電圧310V)から320V(プレート電圧800V)に切り替えます。

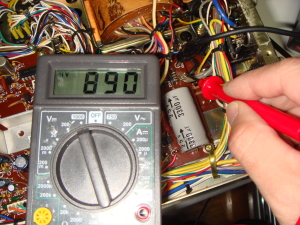

      で、ドキドキしながら電源を入れます。今度は5Aのヒューズも飛びません。まずは一安心。プレート電圧を作り出す倍圧整流回路の出力をテスタで電圧確認。890V出ています。

      これで、無線機のアンテナ先にダミーロード(DIAMOND ANTENNA DL-30A)を接続して、送信してみます。「ん?」 25W程度の出力。「こんなもの?」と思って、FT-101ZSDの付属取扱説明書、およびネットでみつけたサービスマニュアルを見返してみます。
      FT-101ZSD(10W機)とFT-101ZD(100W機)の差分について記載があります。(以下、取扱説明書から抜粋引用、⇒に続く分は私のコメント)

      1.終段等ヒータ回路
          ヒータ回路は、直流運用のため100W型では2本の6146Bのヒータを直列に接続してありますが、10W型では6146Bが1本のみですから(20W6Ω)を通して1本分の電圧を下げています。
          ⇒ 今回の改造はとくに終段真空管6146Bを増やすわけではないので、
               これは今のままでよさそうです。

      2.終段管プレート電圧回路
          100W型のプレート電圧は、電源トランスの交流320Vを倍圧整流した直流800Vを終段管にかけていますが、10W型では電源トランスの交流120Vを倍圧整流した直流310Vを使用しています。
          ⇒ これが上記で行った改造そのものに関わる記載ですね。

      3.終段管スクリーングリッド回路
          100W型の終段管スクリーングリッド電圧(SG電圧)は、電源トランス交流190Vを半波整流した直流210V(SSB, CW)、直流180V(10mバンドのSSB, CW)を使用していますが、10W型では、電源トランスの交流120Vを半波整流した直流160Vを加えています。
          ⇒ SG電圧かえる必要がありそうですが、この時点ではプレート電圧
              関連を優先するため後回しです。

      4.バイアス電源回路
          10W型では、終段管のプレート電圧などが低くなるため、適正な動作条件にするため、バイアス回路(PB-1968)のR1016 4.7kΩをショートしてあります。
          ⇒ プレート電圧を上げましたから、これには対応しないといけなそうです。

      5.出力回路
          10W型では、終段管が1本のため、バイパスコンデンサ、バラ止めなどが1本少く、終段管1本分の入力容量を補正するため、コンデンサ15pFが追加になっています。
          ⇒ 今回の改造はとくに終段真空管6146Bを増やすわけではないので、
               1と同様にこれは今のままでよさそうです。
      (引用おわり)

      また、プレート電圧がらみの調整で以下のような記載もありました(いか引用抜粋)

      (1) 終段管のバイアス電圧の調整 (VR1001)
           MIC GAINを反時計方向にまわし切り、USBまたはLSBで送信状態にします。
           メータスイッチをICにしてメータの指示が50mA (10W型では25mA)
              になるようにVR1001を調整します。
      (引用おわり)

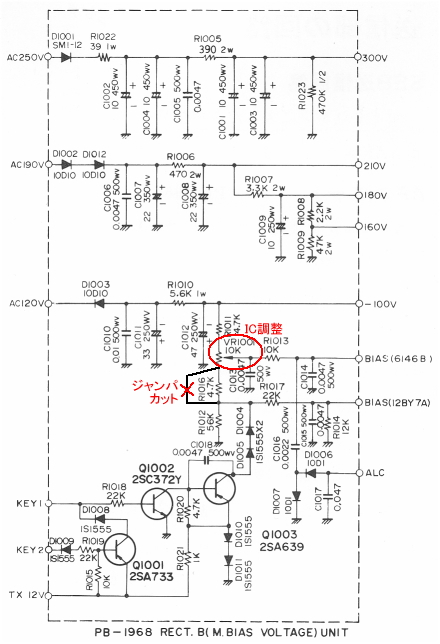

      ということで、真空管のバイアス電圧関係を調整してみます。回路図ではPB-1968という無線機の側面にあるサブボードの、以下の回路図にあたる部分です。

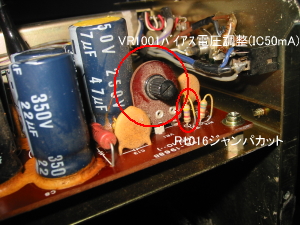

      ↓これがそのPB-1968という基板です。

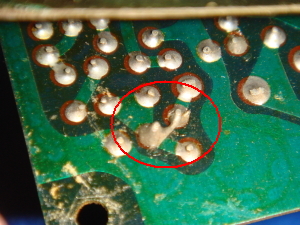

      ↓R1016のジャンパははんだ面にリードでショートしてありましたので、これを外しました。

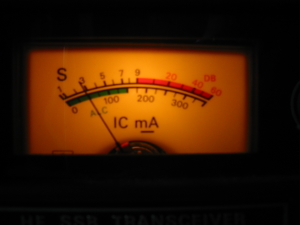

      ↓VR1001でIC=50mAに調整します。


      まずはここまでやって、出力を確認しましたが、あまり変わらないなぁ〜〜。「なぜ?」。あとは調整するとしたらスクリーングリッド電圧ぐらいかな・・・
      ということで、まだ改造はつづきます。

      -- だーしゃん (JP1HUJ)
